EDF–Belvédère: maintenance mécanique
L’Unité de Production Méditerranée nous a mandatés pour des travaux de maintenance mécanique dans leur centrale de Belvédère (Alpes Maritimes), propriété d’EDF.
Le groupe Pelton horizontal de la
centrale turbine en éclusée les eaux du barrage de La
Fousqui capte les eaux
de la Gordolasque. Nous avons été mandatés pour résoudre des problèmes
récurrents du plaquage de l’anneau mobile de la vanne sphérique. Depuis 2012, la
fonctionnalité de fermeture n’est plus entièrement garantie, en particulier
pour les besoins de consignation des éléments de turbinage. Sa fonction
d’organe de sécurité du groupe de production en cas d’incident augmentait la
criticité des améliorations à entreprendre.
En collaboration avec EDF, nous
avons mis en place une procédure pour le suivi et la réalisation des travaux
d’amélioration.
Démontage sur site
- Dépose des éléments d’accès et mise en sécurité de la plateforme d’accès à la vanne.
- Dépose de l’instrumentation et du tuyau démontable aval afin d’avoir accès à l’anneau mobile.
- Dépose du guide interne et du système de verrouillage mécanique.
- Perçage et taraudage de l’anneau mobile pour permettre le démontage et dépose de l’ensemble.
- Transport de l’anneau mobile dans nos ateliers à Martigny.
Expertise et travaux aux ateliers
- Fabrication à neuf de certains éléments et ajustement sur les pièces existantes.
- Fabrication d’une bride pour les essais de fonctionnalité.
- Montage de l’anneau mobile avec le remplacement des étanchéités et tests de fonctionnement.
- Transport de l’anneau mobile sur site.
Montage sur site
- Montage de l’ensemble de l’étanchéité mobile.
- Repose du tuyau démontable aval et de l’instrumentation avec remplacement des capteurs de pression de la chambre de plaquage.
- Repose des éléments d’accès.
- Qualifications de l’anneau mobile et du fonctionnement de la vanne sphérique.
Notre expertise découlant de
l’exploitation des aménagements hydroélectriques et les compétences de nos
collaborateurs nous ont permis de résoudre les problèmes rencontrés durant ce
mandat, à la grande satisfaction de notre client.

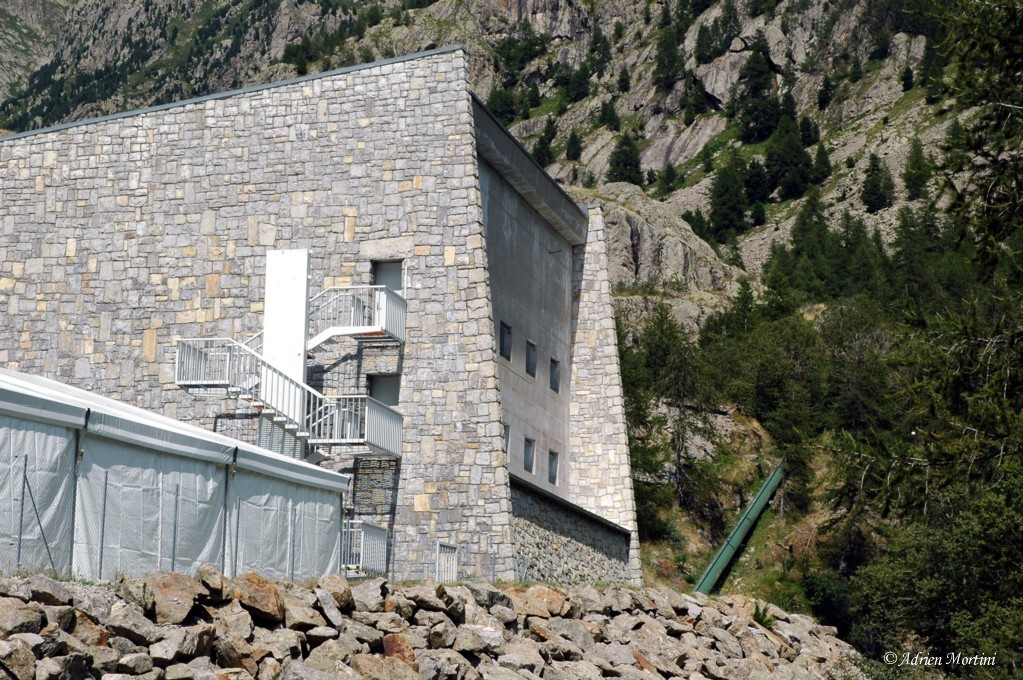

Centrale de Belvédère
Ce petit aménagement fait partie du Groupement d’Usines de la Vallée de la Vésubie qui regroupe nombre d’installation du même genre pour une production annuelle de 220 GWh.
- 1 Groupes Pelton horizontal à deux jets
- Mise en service en 1966
- Hauteur de chute 556 m
- Débit 4,3 m3/s
- Puissance 16 MW
