Conformité au transmission Code 2019 (TC2019)
Le transmission code (TC) est un document qui définit les règles et spécifications techniques que doivent respecter tous les acteurs considérés comme significatifs pour le réseau de transport (RT). HYDRO Exploitation a développé un outil dédié permettant d’évaluer rapidement la conformité technique des aménagements à la suite d’une nouvelle édition du TC parue en 2019.
Les centrales électriques concernées sont celles raccordées directement aux réseaux 220/380 kV ou dont la puissance totale est supérieure à 75 MW. Le TC fixe notamment les critères d’aptitude pour la participation aux services-système ainsi que les caractéristiques techniques et plages de fonctionnement minimales à garantir.
Suite à la nouvelle
édition de ce document parue en 2019, le gestionnaire du RT Swissgrid a demandé
aux propriétaires des centrales électriques concernées d’annoncer les
éventuelles dérogations au TC2019. HYDRO Exploitation a alors été mandaté pour
évaluer la conformité technique des aménagements d’un de ses clients.
Dans le cadre
de ces analyses, nous avons développé un outil dédié permettant de représenter
les zones de fonctionnement des machines à partir des paramètres programmés
dans leurs systèmes de régulation et de protection. Une simple comparaison avec
les plages exigées dans le TC suffit alors à évaluer la conformité des machines
aux spécifications correspondantes.

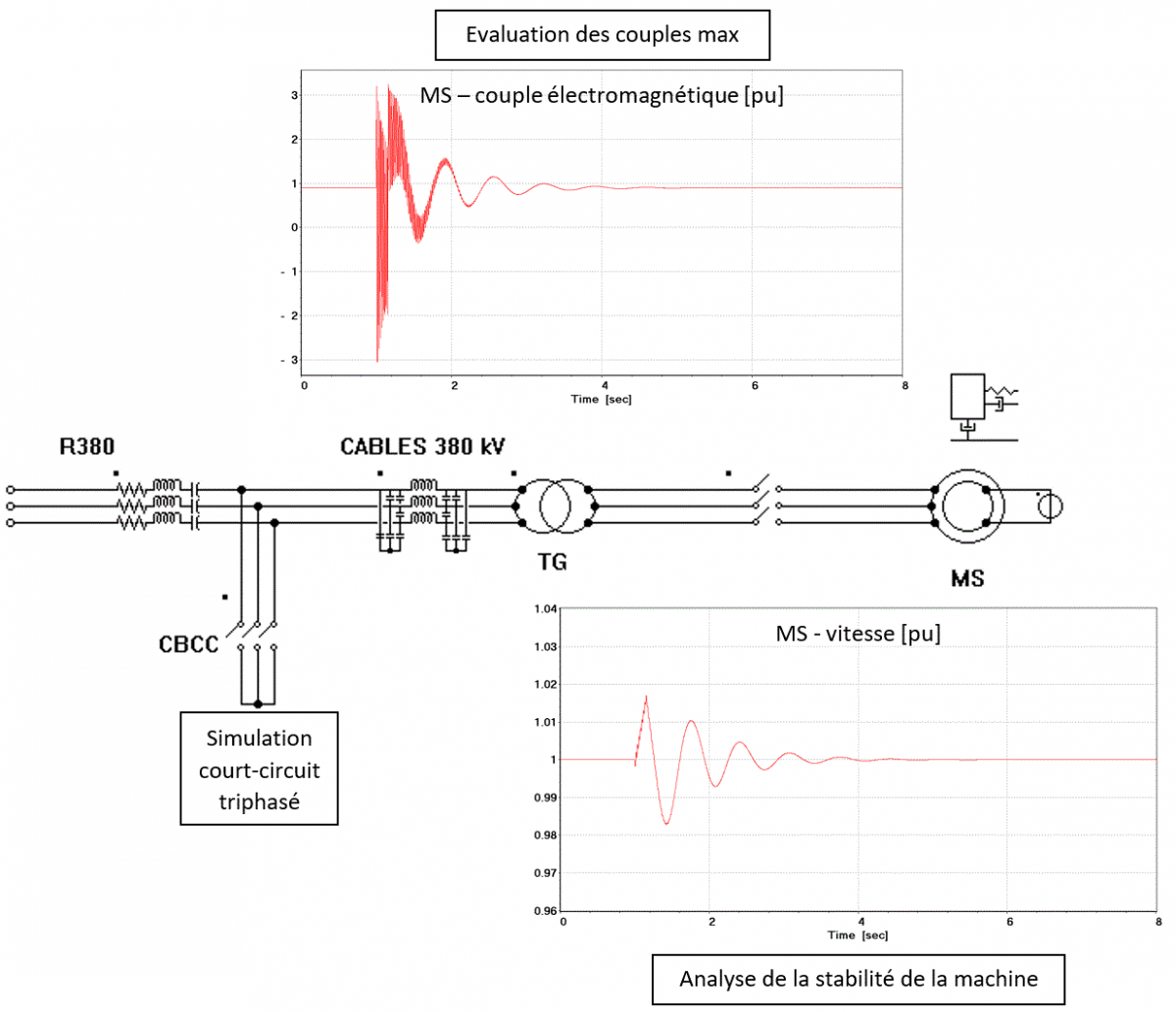

L’étude de
certains critères, comme la stabilité transitoire en cas de court-circuit
triphasé (FRT), nécessite quant à elle la réalisation de calculs plus poussés et
notamment de simulations dans le logiciel SIMSEN.
Les résultats
de ces analyses sont finalement compilés dans un rapport à destination du
client et une liste des non-conformités identifiées est établie à l’attention
de Swissgrid.
HYDRO Exploitation dispose ainsi de tous les outils nécessaires pour évaluer la conformité d’une centrale électrique au TC2019.
