CFF: révision de la prise d’eau de l’Eau Noire

La construction de la centrale hydroélectrique de Vernayaz entre 1924 et 1927 faisait suite à la mise en service du premier palier de turbinage de Châtelard alimenté par les eaux du barrage de Barberine. Afin d’augmenter la production en été, des prises d’eau en rivière ont été installées à Trient et au lieu-dit Eau Noire à proximité de la frontière française.

La prise d’eau de l’Eau Noire, construite en 1925 par les Ateliers Mécaniques de Vevey, comprend trois vannes batardeaux (A-B-C) avec entraînement à crémaillère. Le constat de l’Exploitant montre que les seuils des vannes n’assurent plus l’étanchéité engendrant des pertes d’eau et la vanne A coince fréquemment dans ses glissières.

En automne 2018 des travaux importants de consolidation de la rive droite nécessitant la mise hors service de l’installation ont permis à l’exploitant de planifier une révision des vannes batardeaux. Les CFF nous ont confié un mandat complet comprenant le démontage sur site, la révision en atelier et le remontage sur site de l’installation avec une contrainte de temps relativement serrée.

Le cahier des charges des CFF contenaient les travaux de révision ci-dessous :

• fourniture et remplacement des 6 glissières,
• usinage de la vanne A pour afin d’augmenter son jeu dans les glissières,
• contrôles non destructif des batardeaux,
• réfection complète de la protection anticorrosion,
• fourniture et remplacement des seuils en bois et des joints caoutchouc.

Le constat en atelier avec le client après démontage complet a mis en évidence une détérioration bien plus conséquente que prévu des vannes. En accord avec les CFF nous avons entrepris des travaux complémentaires afin d’assurer une exploitation optimale de cette installation dans le futur, soit :

• révision des crémaillères d’entraînement,
• révision des attaches fixes des vannes,
• renforcement et réparation par soudage des batardeaux.

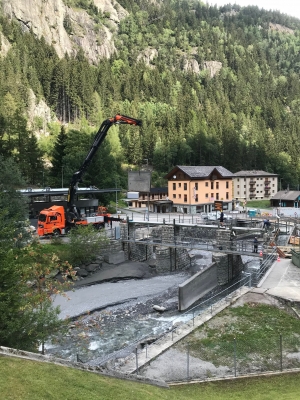

A la suite des travaux en atelier, notre équipe de montage a procédé au remontage des vannes batardeaux révisées dans les délais impartis par notre client. La proximité de nos ateliers centraux et la bonne collaboration a permis aux techniciens des CFF de prendre des décisions rapides afin de ne pas prétériter le délai de remise en service qui était primordial dans ce projet.

Centrale de Vernayaz

• 3 Groupes Pelton horizontal à deux jets
• Mise en service en 1928, réaménagée en 1974 et 1989
• Hauteur de chute 645 m
• Débit 17 m³/s
• Vitesse de rotation 501 min^-1
• Puissance 92 MW
